概 述

脉冲喷吹控制仪是布袋除尘器设备上的清灰控制仪器，结合压缩空气源和脉冲电磁阀，实现工业生产过程自动循环清灰，保持布袋对空气的阻力在设定范围内，以提高除尘器的吸尘效率及处理能力。

脉冲喷吹控制仪可以循序开关多个脉冲电磁阀，通过其输出的脉冲电量控制脉冲电磁阀的通断时间，进而控制压缩空气循序为每个过滤袋定时定量清灰。

术语说明：

脉冲宽度--脉冲喷吹控制仪输出一个电量脉冲信号的时间；

脉冲间隔--脉冲喷吹控制仪输出两个电量脉冲信号的间隔时间；

喷吹周期--脉冲喷吹控制仪完成一次循环的时间。

喷吹周期间隔--前一喷吹周期结束到下一喷吹周期开始的时间。

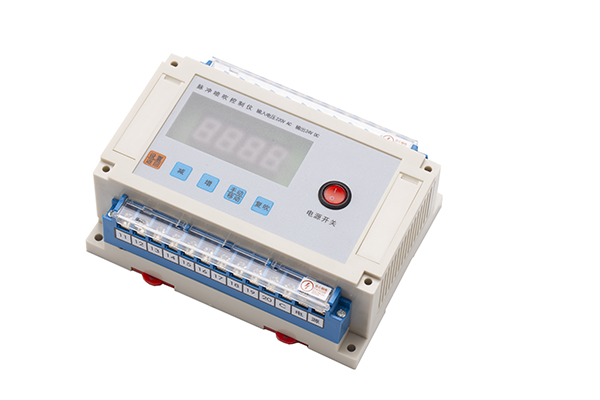

MCRB脉冲喷吹控制仪特点：

1、导轨式安装，无需在盘面开孔；

2、脉冲间隔和脉冲宽度设定范围大，可以满足所有用户需求；

3、增加了喷吹周期间隔选项，通常为缺省设置 “0”；

4、增加了手动复吹模式功能，可以通过按键单独控制某一个脉冲电磁阀，进行

点动复吹或连续复吹。

技术指标

◆ 供电电源：220VAC±10% 50Hz ◆ 喷吹周期间隔：（0～9999）×10秒

◆ 输出电压：DC24V或AC220V ◆ 驱动功率：25W

◆ 脉冲间隔：1～9999秒 ◆ 外形尺寸：156（C长）111（宽）60（高）

◆ 脉冲宽度：0.01～99.99秒 ◆ 安装方式：DIN32导轨式

◆ 重 量：0.60kg

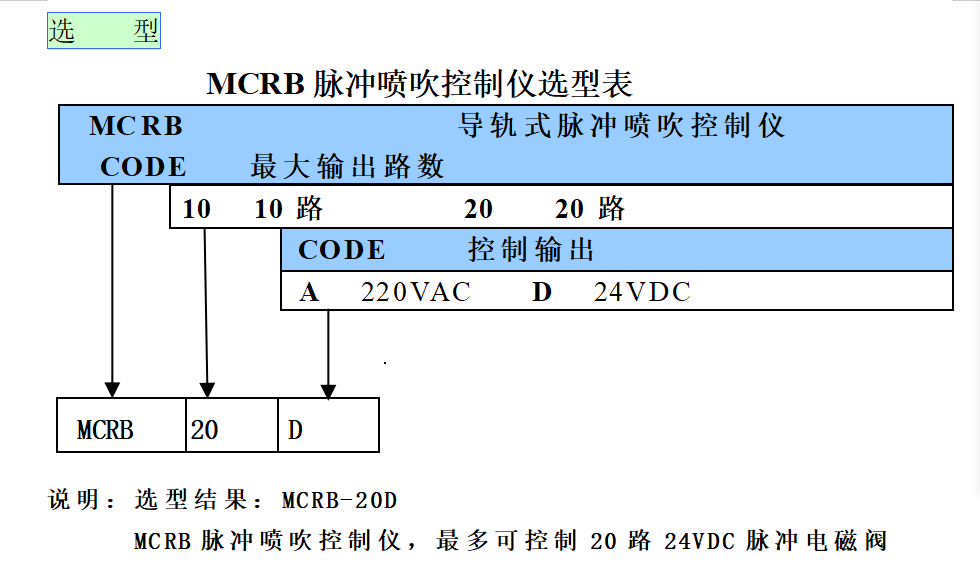

接线方式

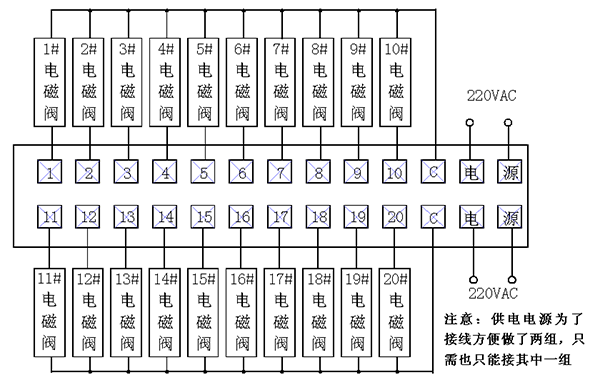

10路、20路脉冲喷吹控制仪接线端子与脉冲电磁阀连接示意图如下：

电源端子--连接220VAC，只需且只能接其中的一组端子，C--连接脉冲电磁阀公共端，

1～20--依次按顺序连接脉冲电磁阀。
