概 述

AT901 电子式温度开关是采用高性能集成电路研制而成的电子开关，温度传感件采用高精度、高稳定性的Pt100、Cu100 传感器。优秀的隔离技术和先进的补偿技术以及坚固耐用的外壳使该产品具有很高的精确性和稳定性。该产品广泛应用于各种温度自动控制场所。

主要特点:

◆ 测量范围宽；

◆ 报警点及回差精确可调；

◆ 体现电子式开关的高度稳定性和长寿命。

工作原理

热电阻Pt100、Cu100阻值变化与温度变化有单值对应关系，将电阻变化转换成电压变化，再经放大比较、 回差调节及时间延时电路，最后经继电装置输出通断信号，实现温度的控制或报警。

技术指标

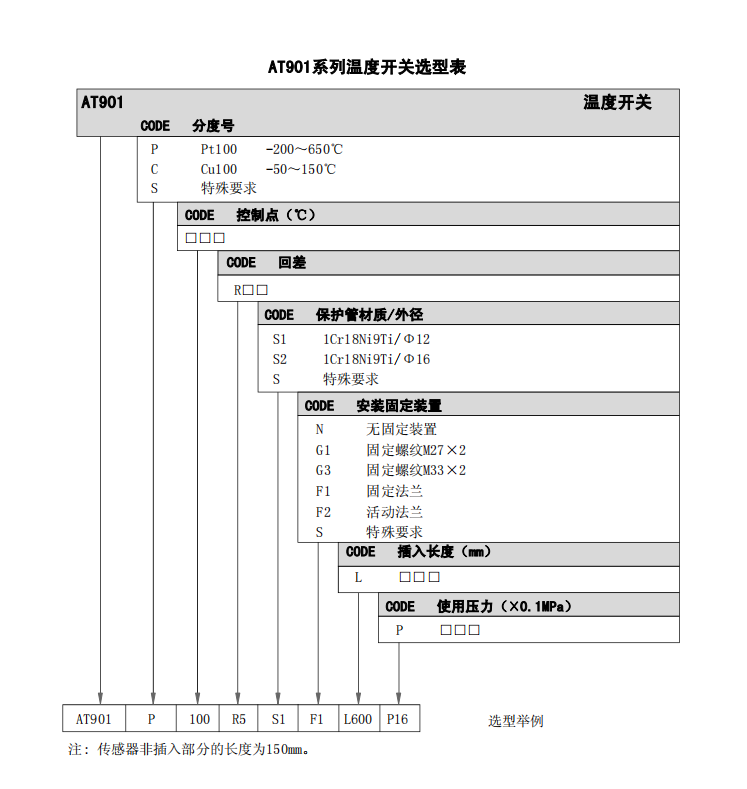

◆ 测量范围：-200～650℃（见选型表）；

◆ 电气接口：M20×1.5；

◆ 护管及过程连接材质：316不锈钢/特殊材料；

◆ 外壳材料：模压铸铝；

◆ 防护等级：IP65；

◆ 环境温度：-20℃～60℃；

◆ 环境湿度：0～95%RH；

◆ 耐 振 性：1.0g,5～150Hz,耐冲击波10g；

◆ 继电器触点寿命：＞106次；

◆ 绝缘电阻：10MΩ/500V；

◆ 精 度：优于1.0%F.S；

◆ 稳 定 性：≤0.3%/年；

◆ 供电电压：

24V.DC±10%，功耗＜100mW；

220V.AC±10%，功耗≤500mW；

◆ 触点容量：250V.DC/2A,30V.DC/3A；

◆ 调整范围：温度控制点的30%，回差点30%连续可 调；

◆ 工作状态指示：红色发光二极管,温度高于控制点时亮；

◆ 启动时间：＜500ms.无需预热。

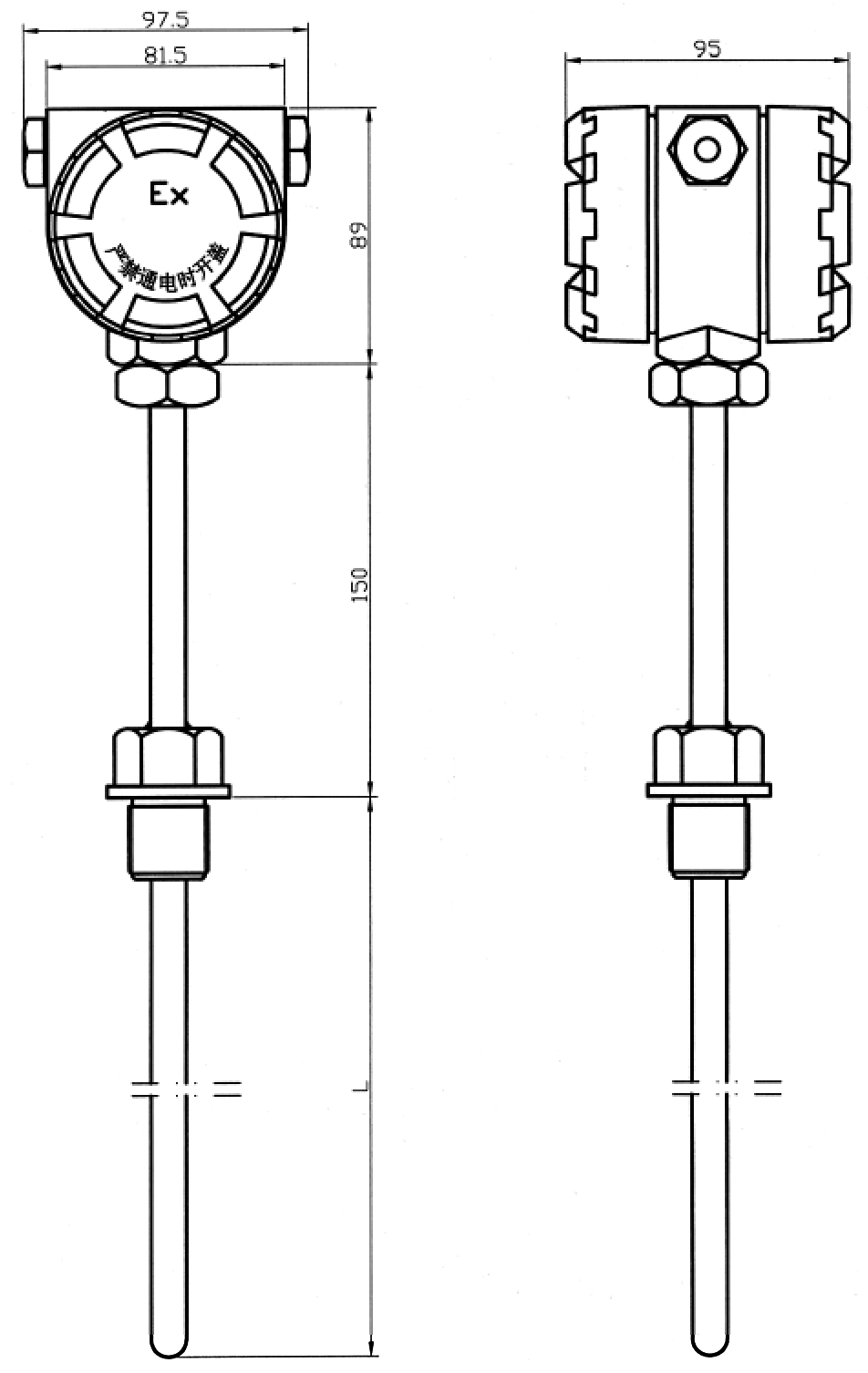

外形尺寸

AT901 电子式温度开关

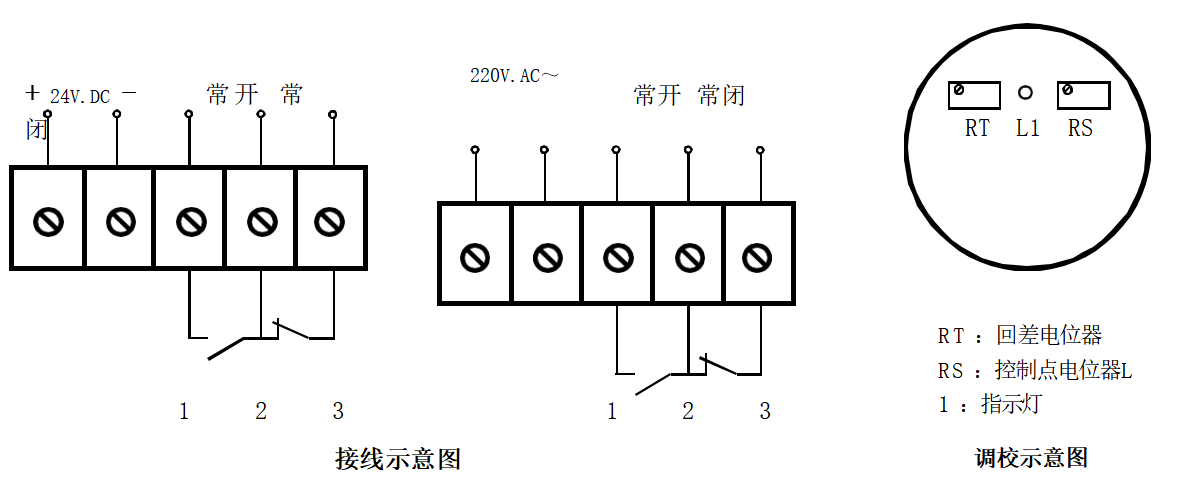

接线调校

概述

AT901 电子式温度开关是采用高性能集成电路研制而成的电子开关，温度传感件采用高精度、高稳定性的Pt100、Cu100 传感器。优秀的隔离技术和先进的补偿技术以及坚固耐用的外壳使该产品具有很高的精确性和稳定性。该产品广泛应用于各种温度自动控制场所。

主要特点:

◆ 测量范围宽；

◆ 报警点及回差精确可调；

◆ 体现电子式开关的高度稳定性和长寿命。

工作原理

热电阻Pt100、Cu100阻值变化与温度变化有单值对应关系，将电阻变化转换成电压变化，再经放大比较、 回差调节及时间延时电路，最后经继电装置输出通断信号，实现温度的控制或报警。

技术指标

◆ 测量范围：-200～650℃（见选型表）；

◆ 电气接口：M20×1.5；

◆ 护管及过程连接材质：316不锈钢/特殊材料；

◆ 外壳材料：模压铸铝；

◆ 防护等级：IP65；

◆ 环境温度：-20℃～60℃；

◆ 环境湿度：0～95%RH；

◆ 耐 振 性：1.0g,5～150Hz,耐冲击波10g；

◆ 继电器触点寿命：＞106次；

◆ 绝缘电阻：10MΩ/500V；

◆ 精 度：优于1.0%F.S；

◆ 稳 定 性：≤0.3%/年；

◆ 供电电压：

24V.DC±10%，功耗＜100mW；

220V.AC±10%，功耗≤500mW；

◆ 触点容量：250V.DC/2A,30V.DC/3A；

◆ 调整范围：温度控制点的30%，回差点30%连续可 调；

外形尺寸
