概 述

AR801电子式压力/液位开关是采用国际高性能压力传感膜片和高集成化电子元件研制而成的新一代电子开关。高超的隔离技术和先进的补偿技术以及坚固耐用的外壳使该产品具有很高的精确性和稳定性。 AR801系列电子式压力/液位开关广泛应用于机床工程机械的油压控制系统及各种需要自动控制液压、液位、气压的设备及工程领域。

AR801系列电子式压力/液位开关

主要特点

◆ 替代机械式产品，实现工业现场的压力/液位控制

◆ 宽压力范围：-0.1～70MPa

◆ 报警点及回差精确可调

◆ 体现电子式压力开关的高度稳定性工作原理

系统的压力首先作用到传感器的隔离膜片上。经传感器将压力转换成电信号，再经放大比较、回差调节及时间延时电路，最后经继电装置输出通断信号，实现压力的控制和报警。

技术指标

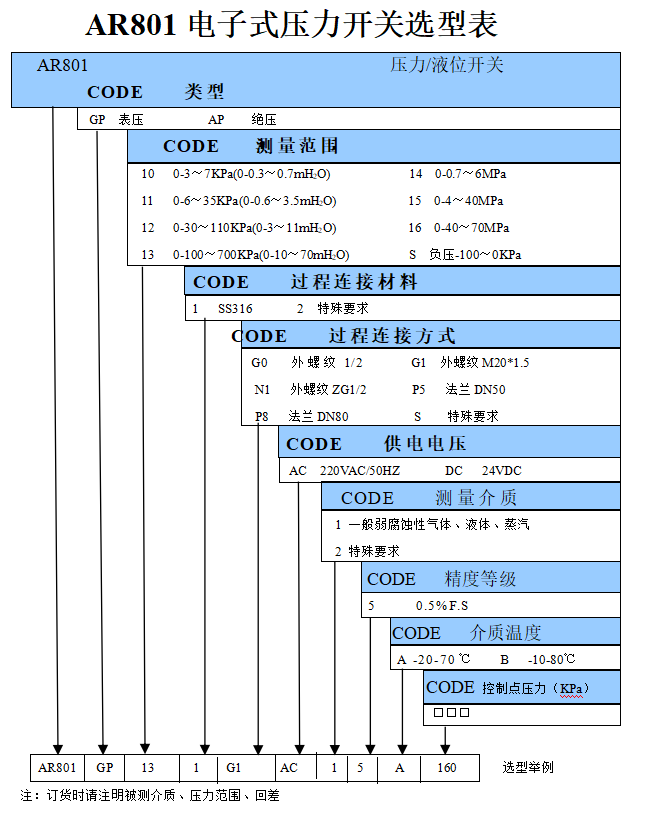

◆ 测量范围：0-3kPa～70MPa（见选型表）

◆ 过载能力：≥1.5倍满量程

◆ 防护等级：IP65◆ 电气接口：M20×1.5

◆ 环境温度：-20～70℃

◆ 环境湿度：0～95%RH

◆ 介质温度：-20～80℃

◆ 耐震性：1.0g,5～150HZ，耐冲击波10g

◆ 继电器触点寿命：＞106次

◆ 绝缘电阻：10MΩ/500V

◆ ENI/RFI；25～160MHZ、场强30V/m对输出影响可忽略◆ 精 度：优于0.5%F.S

◆ 稳定性：≤0.3%/年

◆ 供电电压：24V.DC±10%，功耗≤4W；220V.AC±10%，功耗≤500mW

◆ 触点容量：220V.AC/2A；24V.DC/3A

◆ 调整范围：设定值为压力控制点的30%连续可调，回差为设定值的30%

◆ 工作状态指示：红色发光二极管，压力高于控制点时亮

◆ 启动时间：＜500ms，无需预热

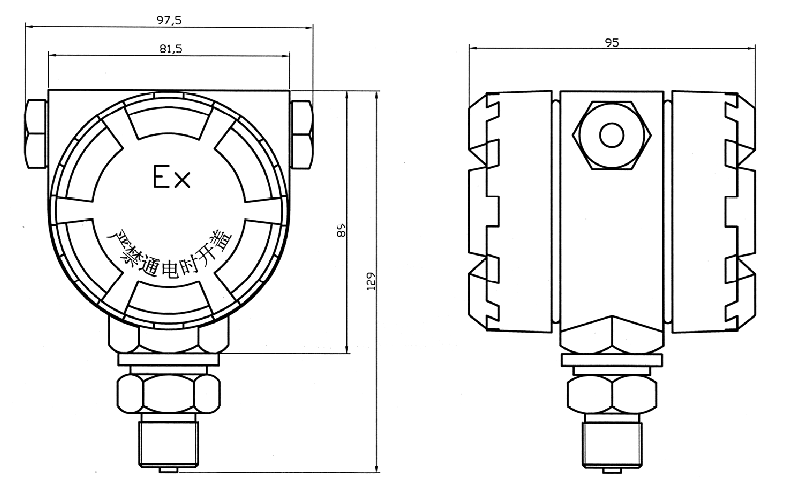

外形尺寸
