概 述

AM693-ⅢS型智能压力变送器由压力传感器和信号转换电路、壳体及过程连接件组成。压力传感器有灌充液实现压敏元件和SS316不锈钢膜片之间的压力传递，敏感元件的微小位移改变传感器的输出，通过转换电路转化成4-20mA标准信号。HART通讯用手操器可远程调校。产品广泛应用于化工、石油、冶金、环保、制药等领域。结构上采用侧面接线室，并且具有现场显示可供选择。

技术指标

◆ 环境参数

使用温度范围：-20～70℃；

贮藏温度范围：-40～125℃；

环境相对湿度：＜95%RH；

◆ 电源

工作电压：12-36V.DC

输出信号：4-20mA.DC

◆ 测量机构

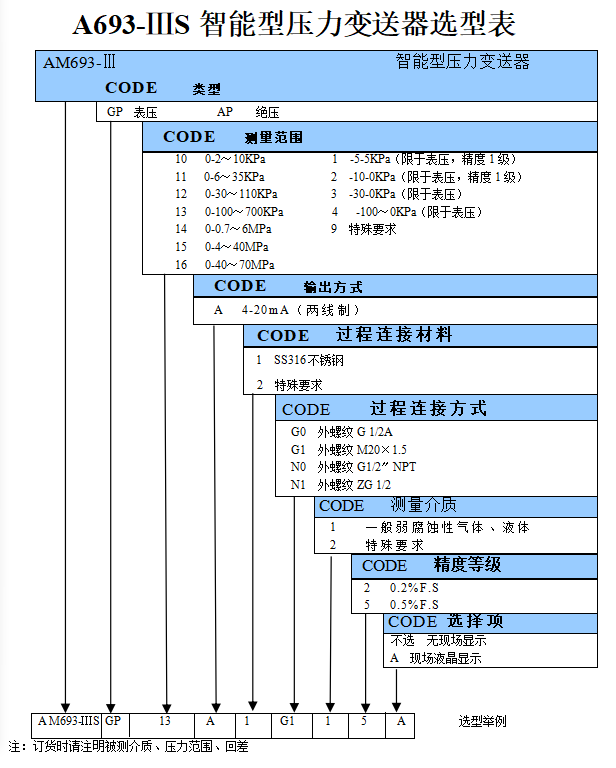

量程：-0.1-70MPa（详见选型表）；

零点：在量程的30%内连续可调；

过压：量程≤34KPa时为138KPa，其他为3-10倍量程；

过程连接件：SS316不锈钢

◆ 外形尺寸

115mm（宽），100mm（深，带显示108mm），150mm（高）

◆ 转换电路壳体

材料：铝合金压铸件；

防护漆：环氧树脂；

防护等级：IP65（防喷水）；

安装形式：螺纹

◆ 防爆性能

防爆标志：EXibⅡCT4

◆ 误差限

综合精度：0.5%F.S；

环境温度影响：0.01%F.S/10℃；

介质温度影响：1.5×10-2%F.S/℃；

温度补偿范围：-20-70℃，-10-80℃；

长期稳定性：每年优于0.2%；

电源影响：0.0015%F.S/V.
